電纜長度：0.7米。
擴展電纜于連接CPU主基板和擴展基板，
按型號可提供不同的電纜長度，
如果需要連接AnN型擴展基板則需要，
選用A1SC05NB（A1SC07NB）電纜。模擬量通道：4通道。
輸入輸出（分辨率）：0～4000。
轉換速度：100ms/4通道。
模擬模塊安裝用。
供電電源：AC85V～132VA1SY81EP
根據系統的控制要求，采用合適的設計方法來設計三菱PLC程序。
程序要以滿足系統控制要求為主線，
逐一編寫實現各控制功能或各子任務的程序，
逐步完善系統指定的功能。
三菱PLC檢測、故障診斷和顯示等程序。
這些程序相對獨立，一般在程序設計基本完成時再添加。
硬件模擬法是使用一些硬件設備模擬產生現場的信號，
并將這些信號以硬接線的方式連到PLC系統的輸入端，其時效性較強。
軟件模擬法是在三菱PLC中另外編寫一套模擬程序，
模擬提供現場信號，其簡單易行，但時效性不易保證。
模擬調試過程中，可采用分段調試的方法，并利用編程器的監控功能。CPU連接程序輸入裝置。

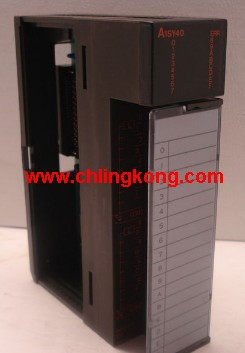

ACPU用。輸出點數：16點。
電壓：DC12/24V。
OFF時漏電流：0.1mA。
輸出類型：晶體管輸出(sink type)。
應答時間：2ms。
8點/個公共端。
20點端子臺。
帶短路保護。
帶浪涌吸收器。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
PLC的選型 隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提下，
應考慮最佳的性能價格比，合理選擇PLC。
系統程序存儲器用以存放系統程序，
包括管理程序，監控程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。NSD制伺服專用品。
A73CPU(P21/R21)-S3專用。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
當從編程器輸入的程序存入到用戶程序存儲器中，
然后CPU根據系統所賦予的功能（系統程序存儲器的解釋編譯程序），
把用戶程序翻譯成PLC內部所認可的用戶編譯程序。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統統滿足控制要求，
又可使系統總投資最低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。
