16通道。
輸入：DC-10～10V，DC-20～20mA。
輸出（分辨率）：0～4000，0～8000，0～12000。
38點端子臺。
模擬量I/P多路復用單元。
詳細分析被控對象的工藝過程及工作特點，
了解被控對象機、電、液之間的配合，
提出被控對象對三菱PLC控制系統的控制要求，

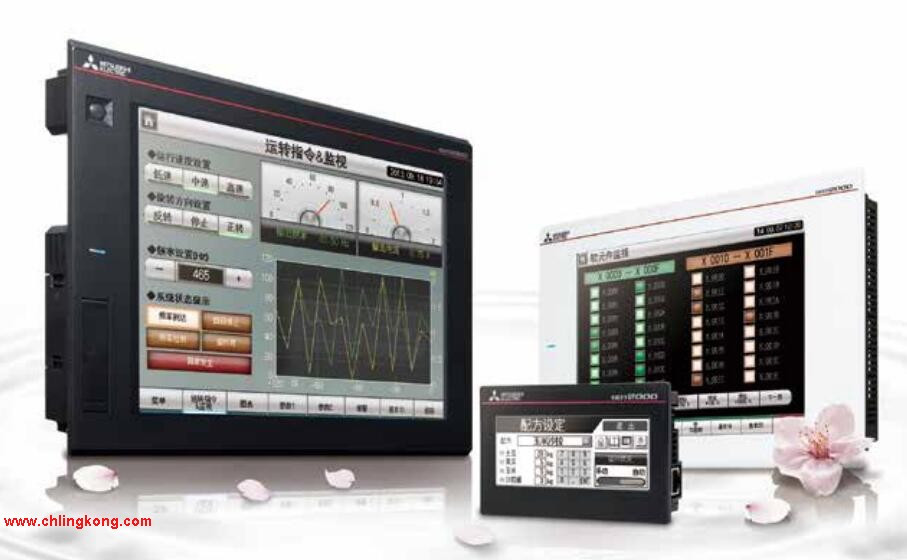

確定控制方案，擬定設計任務書A9GT-70LTTCH
如何確定三菱plc的輸入/輸出設備。
根據系統的控制要求，
確定系統所需的全部輸入設備和輸出設備，
從而確定與三菱PLC有關的輸入/輸出設備，
以確定PLC的I/O點數。NSD制伺服專用多軸定位控制器。
附帶同軸數據通信線路功能。
程序容量：最大60K步。
輸入輸出點數：1920點。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。I/O槽：2槽。
外形尺寸：220*130。
CPU基本基板可插裝1塊電源組件，
1塊CPU組件以及最多可分別插裝2、3、5或8個單槽尺寸的特殊功能組件和I/O組件。
在基本基板兩側均設有擴展端口，專供連接擴展基板之用。
最多可擴展3塊擴展基板。輸出點數：4點。
輸出電壓及電流：DC12/24V。
輸出響應時間：2ms。
4點/1個公共端。
輸出形式：晶體管輸出，漏型。
16點端子臺。
三菱PLC保護和連鎖程序。
保護和連鎖是程序中不可缺少的部分，必須認真加以考慮。
它可以避免由于非法操作而引起的控制邏輯混亂。
三菱PLC初始化程序。在三菱PLC上電后，一般都要做一些初始化的操作，
為啟動作必要的準備，避免系統發生誤動作。
初始化程序的主要內容有：對某些數據區、計數器器等進行清零，
對某些數據區所需數據進行恢復，
對某些繼電器進行置位或復位，
對某些初始狀態進行顯示示等等。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式。
