關于QJ71C24與A900GOT連接的注意事項

http://www.ydsygx.cn
文章來源: 網絡 發布時間: 2017-7-19

凌控導讀:QJ71C24是Q系列PLC的串行通訊模塊,它有RS232口(CH1)和RS422口(CH2)各一個。在A900GOT上安裝A9GT-RS4或A9GT-RS2串行通訊板以后可以連接到QJ71C24。這種方式稱作計算機鏈接方式。具體的連接步驟如下.

QJ71C24是Q系列PLC的串行通訊模塊,它有RS232口(CH1)和RS422口(CH2)各一個QJ71C24 在A900GOT上安裝A9GT-RS4或A9GT-RS2串行通訊板以后可以連接到QJ71C24QJ71C24 這種方式稱作計算機鏈接方式A900GOT 具體的連接步驟如下:

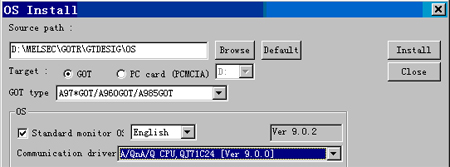

1. 安裝A9GT-RS4或A9GT-RS2通訊板,安裝對應的通訊驅動(A/QnA/Q CPU,QJ71C24)A900GOT


2.用GX Developer對QJ71C24模塊進行設置A900GOT

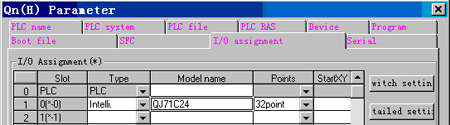

⑴ 選擇“Parameter”/“PLC parameter”進行如下設置連接

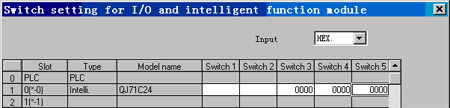

⑵ 點擊“switch setting”按鈕進行開關設置連接
RS422連接方式:


RS232連接方式:


3.接線:

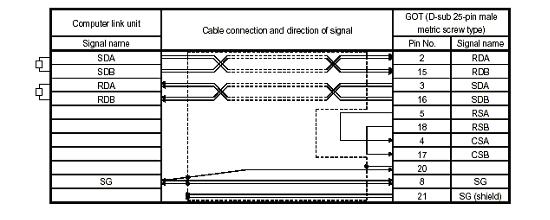

RS422連接:


注意:GOT側的8號和20號引腳要短接連接
    當采用以上RS422方式連接時可以實現最遠1200米的長距離連接,在進行長距離連接時請使用屏蔽雙絞線,并按上圖所示在QJ71C24模塊的SDA與SDB之間以及RDA與RDB之間接上終端電阻(330 Ω  1/4 W)

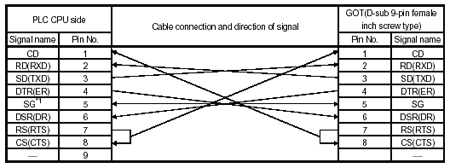

  RS232連接:


注意:GOT側的7和8號引腳要短接。
