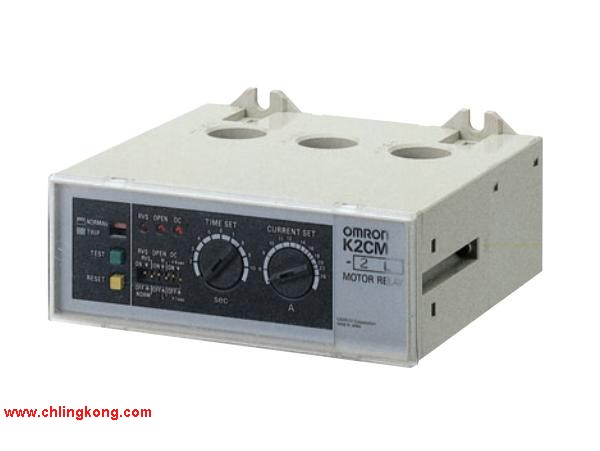

外觀：ADR外殼。
電路結構和斷路方式：時常閉路接觸式，交流器次級電流斷路。
額定電流：AC5A。
額定頻率：50/60Hz（切換式）。
電流調整范圍：限時要素：3-3.5-4-4.5-5-6A，6分流；
瞬時要素：20-30-40-50-60A-除外，6分流K2CM-Q2MAV。
動作時間：限時要素：0.25-0.5-1-2-3-4-5-6-7-8-9-10-15-30-60-120，
最小動作值、動作時調整刻度，300%過電流，10s正負17%以內；
700%過電流、16.7s正負12%以內；瞬時要素：200%過電流、50ms一下K2CM-Q2MAV
控制電源：不要K2CM-Q2MAV。
額定值消耗VA：6VA。
接點容量：AC12V、60A（CT次級電流）100次；AC20V、100A（CT次級電流）3次。
報警接點：AC250V、5A、cosΦ=1；DC30V、5A、cosΦ=1。
自動實驗：有。
顯示：計量顯示、分辨率。顯示分辨率9.9A以下為0.1A，超過為1A。
（顯示范圍：2.0A-20A，輸出顯示、跳閘（R相和T相）手動復位式、
瞬間手動復位式。
勵磁浪涌電流抑制（模糊推論）：相對基本波成分第2諧波成分的含有率高于5%，
以上的區域中，可抑制勵磁浪涌電流引起的多余動作。
質量：約1.簡單的數字型DCRK2CM-Q2MAV。
和自動試驗機配合，使繼電器實驗變得容易。
利用模糊推論，降低了勵磁浪涌電流的多余動作。
通過隨時監視功能提高可靠性。
用1臺可進行三相保護。
對節省空間、節省配線作出貢獻。
外型尺寸基于DIN標準，進深僅有88.5mm的小型化。對產業設備、裝置的三相電源進行監測的最佳選擇。
加強抗變頻器干擾性能。 New
1臺即可完成三相3線式電路的過、欠電壓以及反相、 缺相監測。
輸出接點1c×1、 AC250V 5A(阻性負載)。
1臺同時應對各國的電源規格。 (旋轉開關切換)
LED指示燈，接點狀態一目了然。輸入類型：PNP輸入類型。
事件輸入端子臺5點（HOLD、RESET）配備。
外部電源DC12V80mA。
注：K3HB-RNB-A、K3HB-RPB-A未配備事件輸入。
BCD+晶體管：--；NPN集電極開路（5位輸出+HH、H、PASS、L、LL）。
96（W）×48（H）×進深95mm。
電源電壓：AC/DC24V。
測量2點間通過速度、時間，或周期的數字時間間隔表。
動作判定顯示色，可切換綠色/紅色2種顯示顏色。
測量寬范圍的脈沖間隔時間。
測量、計算、顯示2點間的脈沖間隔。
脈沖間隔測量范圍，最種類：大容量CT一體型。
控制電源電壓：AC200V；帶電壓變動補償。
動作電流：AC32～80A。
從小容量到大容量，不放過任何一個加熱器的斷線。
檢測成型機械、包裝機械械等的加熱器斷線情況況，輸出報警歐姆龍電機繼電器。
由于具備高精度的判定能力，即使多個加熱器中的1根斷線，
也不會放過過過歐姆龍電機繼電器。
從小容量到大容量，適用多種加熱器。
K2CU-F大容量CT一體型既可用于單相，也可用于三相加熱器。
內置電壓變動補償功能，對于電源電壓變動導致的加熱器電流。
變化，能夠輸出高精度報警，杜絕錯誤報警。
K2CM-Q2MAV操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=K2CM-Q2MAV&select=5
