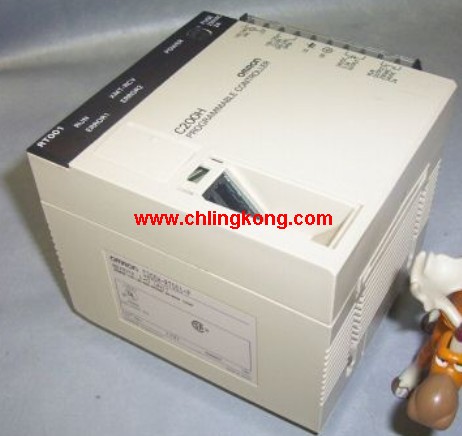

C200H-RT001-P 歐姆龍C200H-RT001-P 多62個SYSMAC LINK單元

C200H-RT001-P介紹 | C200H-RT001-P樣本/手冊/說明書/軟件下載

品牌: 歐姆龍
產品名稱: 遠程I/O從站模塊
型號: C200H-RT001-P
100 to 120/200 to 240 VAC (可切換)。
APF/PCF接口。
允許在多達62個單元之間進行高速、大容量數據交換，網絡配置的規模取決于系統。
多62個SYSMAC LINK單元。
1個網絡可連接多達62個SYSMAC LINK單元。
此外，一個PC上可安裝2個SYSMAC LINK單元，允許多層次系統配置。
數據鏈接容量大，可達2966字，
通過LR區和BM區可進行高速大容量的數據交換。
由于對每個節點(機號)，可用SYSMAC'支待軟件生成佳數據鏈接表，
因此，能有效使用數據鏈接區。
事件通信。
使用SEND或RECV指令，網絡中任何節點都可以發送或接收多256字的數據。
利用SYSMAC支持軟件進行遠程編程或監視。
可以將程序送到網絡中任何一個SYSMAC單元上，還可以對該單元執行各種監視操作。
通信的內置大規模集成電路。
內置大規模集成電路允許設置SYSMAC單元之間通信時間周期，
一旦在數據鏈控制站出現任何故障，
控制站能自動切換，從而保證了數據鏈接系統的高可靠性。
防止系統崩潰的電源單元(僅光纜型)。
光纜型SYSMAC LINK單元設計成接受來自電源單元的后備電源，
當SYSMAC LINK單元發生故障，節點旁道功能開始工作，
從而防止整個系統崩潰。
SYSMAC NET鏈接單元
連接到高速SYSMAC NET光纜LAN網，提高處理速度和改善系統可靠性。
通過光纖電纜，實現高速，長距離通信。
可以運用N:N令牌環通信方法。
可以用梅秒2M位數據傳輸速率，與相距1Km的節點進行傳送，
當接有一個長距離中繼器時，傳輸距離可達3Km。
大規模工廠自動化的結構。
可以連接多達126個NSB, NSLJ和SYSMAC NET鏈接單元，
PLC可以連接工廠計算機或上位計算機網絡。
改善的RAS功能。
自動循環和節點旁路的檢測，有利于出現非正常情況時，獲取對策。
PC之間提供了方便的數據鏈接。
內置應用軟件提供了PC之間方便的數據鏈接。
與H-PCF光纜兼容。
不儀可使用慣用的PCF光纖電纜，還可使用H-PCF(硬外套纖維〕光纜，
因為使用了非焊接光連接器，現場連接變得更容易。

回路數：2回路。
溫度傳感器輸入：熱電偶輸入（R、S、K、J、T、E、B、N、L、U）。
控制輸出：加熱：電壓輸出（脈沖）冷卻：集電極開路NPN輸出（脈沖）歐姆龍C200H-RT001-P。
熱/冷溫度控制單元用一個單元實現二個回路的冷卻/加熱控制。
熱/冷溫度控制單元用所連接的溫度傳感器（熱電偶或熱電阻）測量物體的溫度，
并按預置的控制模式進行加熱和冷卻C200H-RT001-P
采用先進的PID和自適應性能獲得穩定的溫度控制。
可以選擇ON/OFF控制。
一個單元有二個熱/冷控制回路。
加熱器燒斷可利用小2.5A電流差快速檢測，
燒斷檢測設定范圍0.1~49.9A，有助于故障快速排除歐姆龍C200H-RT001-P。UM：7K字；
DM：1K字。
要將程序?qū)懭隕PROM，請使用標準PROM寫入器。
在EPROM存儲器盒裝入CPU之前，先將EPROM連接至EPROM存儲器盒內。
若將EPROM存儲器盒從CPU上拆下，不會丟失它的數據。
CPU有一個安裝存儲器盒的艙歐姆龍C200H-RT001-P。
存儲器盒作為RAM和CPU內置RAM共同工作。
可選用EEPROM和EPROM存儲器盒。點數：4點。
信號范圍選擇：4點通用。
信號范圍：鉑電阻JPt100。
轉換速度：4.8s以下(4點/單元設定時)。
外部連接：可拆卸端子塊。
溫度傳感器單元多可變換從4個熱電偶或鉑熱電阻傳來的溫度信號為4位BCD碼，直接輸入PC歐姆龍遠程I/O從站模塊。
冷端補償回路（對熱電偶）由C200H-TS001/TS002的端子B4和B5提供，
其精度連同該單元一起調整。24 VDC。
有線接口。
CompoBus/S主單元高速ON/OFF總線省配線和減少工時。
大通信掃描周期為1ms歐姆龍遠程I/O從站模塊。
在大1ms通信掃描周期內可與多32個從站單元通信、交換256點數據；
而與16個從單元通信、交換128點數據只需要0.5ms。
專用電纜節省接線工作量。
主站單元與從站單元，或從站單元之問用專用扁平電纜或VCTF電纜連接歐姆龍遠程I/O從站模塊。
允許使用T型分枝和多站接線。
用T型分枝連接器可以方便地增加從站單元數量，
使用T型分枝連接器和專用的扁平電纜，便于增加從站單元數量。
長干線長度為100米。
允許在長的100米的干線上進行高速ON/OFF通信。
根據現場條件，選擇線纜傳輸型或光纜傳輸型。
在CPU外設置遠程I/O從站單元時，需使用遠程I/O主單元，
傳輸終端應使用線纜傳輸上單元。
CPU或擴展I/O單元可連接總共2個線纜傳輸或光纜傳輸遠程I/O主站單元。
安裝I/O從站單元的底板應選用C200H-BC101-V2/BC081-V2/BC051-V2/BC031-V2。
在二個上站單元卜多可連接5個遠程I/O從站單元。
在一個光纜傳輸系統中，除了遠程I/O從站單元外，
還可連接多64個(32字512點)光纜傳輸1/O單元或I/O鏈接單元。
在一個線纜傳輸系統中，除了遠程I/O從站單元外，
還可連接多32個(32字512點)I/O終端，可編程終端，或閥接線塊。
遠程I/O從站單元可與C500或C1000遠程I/O主站單元相連接。(在從站單元上需要設定)
當從站機架上安裝高密度I/O單元時，要選C200H-RM001-PV1或C200H-RM201遠程I/O主站單元，
不能使用C2000H-RM001-R單元C200H-RT001-P。
遠程I/O從站單元可連接二個C200HHX/HG/HE擴展I/O機架包括在可使用單元數量中(多5個單元)歐姆龍C200H-RT001-P。
高密度I/O單元和中斷單元不能與遠程I/O從站單元連用。
注：遠程I/O主站單元不能與CompoBus/ D(設備網)主站單元連用。
