輸出點數：32點、漏型。
額定電壓：DC24V。
大負載電流：0.5A/點5A/單元。
外部連接：MIL連接器。
用于高速輸出和不同應用的各種基本輸出單元。
這些輸出單元從CPU單元接收輸出指令的結果并執行外部設備的ON/OFF控制歐姆龍CJ1W-NCF71。
高速輸出型號CJ1W-OD213和CJ1W-OD234可以幫助提高系統總處理能力CJ1W-NCF71
提供了高速輸出型號以滿足各種應用。
ON響應時間：15μs，OFF響應時間：80μs
輸出單元具有三種輸出類型中的任何一種：繼電器接點輸出、三端雙向輸出或晶體管輸出。
對于晶體管輸出，可在漏型輸出或源型輸出中進行選擇歐姆龍CJ1W-NCF71。
還提供具有負載短路保護的輸出單元。*1
選擇每個應用的佳接口：Fujitsu連接器或MIL連接器。*2
提供了各種連接器-端子塊轉換單元，使您可以方便地對外部輸出設備進行布線。
*1.以下單元具有負載短路保護：CJ1W-OC202、CJ1W-OD204、CJ1W-OD212和CJ1W-OD232歐姆龍CJ1W-NCF71。
*2.可用于具有32點輸出或64點輸出的型號。種類：內置以太網單元。
I/O點數：320點。
大構成單元臺數：9臺。
大擴展機架數：不可擴展。
程序容量：10K步。
數據存儲容量：32K字。
LD命令處理速度：0.1μs。

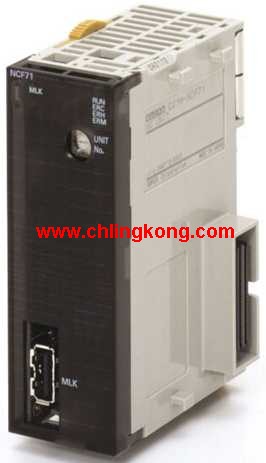

CPU內置功能：內置100Base-Tx 以太網單元?dú)W姆龍配備 MECHATROLINK-II接口的位置控制單元。
歐姆龍PLC是一種功能完善的緊湊型PLC，
能為業界的輸送分散控制等提供高附加值機器控制；
它還具有通過各種內裝板進行升級的能力，
大程序容量和存儲器單元，以Windows環境下的軟件開發能力。
歐姆龍PLC也能用于包裝系統，
并支持 HACCP（寄生脈沖分析關鍵控制點）過程處理標準歐姆龍配備 MECHATROLINK-II接口的位置控制單元。控制輸出接口：控制MECHATROLINK-II同步通信執行的指令。
梯形圖編程的直接操作。
控制模式：位置控制、速度控制或扭矩控制。
軸數：2軸。
通過簡易操作、減少接線、批設置和批管理降低TCO
通過一個支持MECHATROLINK-II*的位置控制單元，對運動網絡中多達16軸的伺服器進行控制歐姆龍配備 MECHATROLINK-II接口的位置控制單元。
*MECHATROLINK-II是MECHATROLINK成員協會的注冊商標。
體積更小
使用一個CJ系列單元大小的機身多可控制16個軸的定位。
緊湊型機身是滿足降低多軸控制設備大小需求的佳之選。
通過靈活接線實現單電纜連接
有了MECHATROLINK-II，連接伺服驅動器是一件很容易的事。
只使用單根電纜（2芯屏蔽雙絞線電纜）。
接線減少，總電纜長度為50m（16軸為30m），為構建系統提供更多自由。
啟動和維護時間減少
可以從PLC設置伺服參數。
這表明從一個個位置就可以進行設置和調整，而不需要分別連接到每個伺服驅動器CJ1W-NCF71。
輕松擴展

可以構建可輕松擴展的系統，這樣使用幾個軸時的效率與以后使用多達16個軸時的效率一樣高歐姆龍CJ1W-NCF71。
使用MA功能進行多軸鏈接操作
對線性插補新增的插補軸停止模式設置和軸間容許偏移設置使得軸之間的鏈接操作更容易設置。
