控制輸出接口：EtherCAT通信執行的控制指令。
定位功能：存儲操作、梯形圖編程的直接操作。
軸數：16軸。
已分配的單元數編號：1。

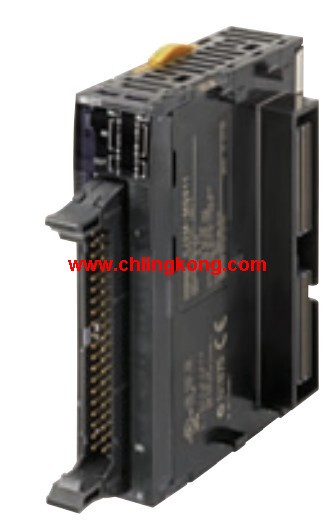

電流消耗(A)5V：0.46歐姆龍CJ2M-MD211。
配備EtherCAT接口的CJ系列位置控制單元。
EtherCAT非凡的控制性能和簡單的操作提高了生產效率CJ2M-MD211
傳送速度100Mbps的EtherCAT通信實現快速且地位置控制。
本位置控制單元提供了大量位置控制功能。
EtherCAT是Beckhoff Automation GmbH的注冊商標。
快速定位操作：使用PLC啟動指令花費0.15～0.4ms（以上）來啟動伺服操作歐姆龍CJ2M-MD211。
支持帶有對編碼器的伺服電機。
線性插補期間軸之間的偏移。
廣泛的定位操作。
隨附存儲操作功能。
帶有脈沖串類型位置控制單元的公用控制接口(CJ1W-NC@@4)。
EtherCAT的快速通信 （短250?s的通信周期）。
除了伺服控制外，可以連接變頻器、視覺傳感器以及支持EtherCAT的其它I/O設備歐姆龍CJ2M-MD211。
支持伺服電機速度控制和扭矩限制輸出。軸數：2軸。
控制輸出I/F：脈沖串集電極開路輸出型。
1、2或4軸的高速度、定位
多樣的功能和優越的性能鑄造緊湊型的設備
此款相當節約空間的位置控制單元(PCU)具有緊湊的
尺寸31×90mm（寬×高），可支持多4軸電機控制歐姆龍脈沖I/O模塊。
兩種類型可供選擇：集電極開路輸出和線性驅動器。
因?yàn)榧姌O開路輸出和線性驅動器均針對1、2和4軸型號，
所以可以手頭的應用選擇合適的型號。
定位在從可編程控制器接收指令后2ms（大速度）內開始。（有關條件，請參見操作手冊歐姆龍脈沖I/O模塊。）
使用INTELLIGENTI/OWRITE(IOWR)和INTELLIGENTI/OREAD(IORD)指令可以進行高速數據傳送。
可以在1pps單元中實現從低速到高速（高500kpps）的精細控制歐姆龍脈沖I/O模塊。
通過事先將操作模式寫入PCU存儲，可以從存儲完成定位。
使用完成代碼可以設置三個位置模式?中斷、自動和繼續?以響應范圍廣泛的一系列操作。
每個軸可以定位多達100個模式（順序數據）。
可以通過針對位置數據、速度數據以及加速度數據的PLC梯形圖直接指令完成定位（直接操作）。
這樣可以簡化以下情形的控制：目標位置和速度在操作開始前無法確定時，
或目標位置和速度由于其它情形發生變化時。
操作期間也可以以變更目標位置和速度CJ2M-MD211。
中斷進給將軸移動距離，然后根據中斷輸入停止移動動歐姆龍CJ2M-MD211。
中斷輸入信號的高速（0.1ms以下）處理確保了的中斷定位。
這樣可以大程度提高進給器的精度。
多樣的功能（例如，示教、馳、齒隙補償、區域、強制中斷以及加速/減速曲線）實現了簡單易用的定位。
