輸出形式：晶體管輸出，漏型。
輸出點數：16點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。

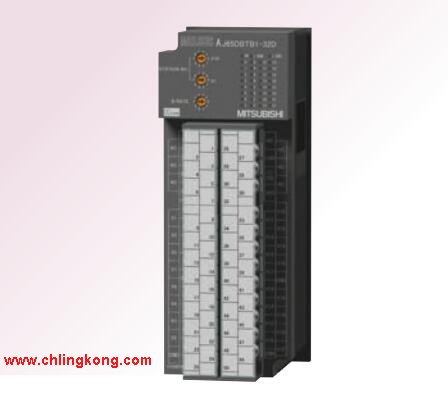

額定負載電壓/電流：DC12V/DC24V/0.5A三菱AJ65DBTB1-32DT1。
外部連接：2線式。
彈簧夾端子臺型。
不需要進一步擰緊或用螺釘鎖緊，可減少配線工時。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊AJ65DBTB1-32DT1
安裝模塊時可選擇采用DIN導軌或用螺釘安裝。
可對3線式傳感器輸入進行配線。輸入形式：DC輸入，正極公共端/負極公共端。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/7mA三菱AJ65DBTB1-32DT1。
外部連接：1線式。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇。
通過端子臺上部的手指保護，
人體不會接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。輸入形式：DC輸入，正極公共端。
輸入點數：8點。
輸入響應時間：1.5ms以下三菱AJ65DBTB1-32DT1。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，漏型。
輸出點數：8點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC24V/0.5A。
外部連接：3線式/2線式。
彈簧夾端子臺型。
不需要進一步擰緊或用螺釘鎖緊，可減少配線工時三菱DC輸入/晶體管輸出模塊。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊。
安裝模塊時可選擇采用DIN導軌或用螺釘安裝。
可對3線式傳感器輸入進行配線。輸入形式：DC輸入，正極公共端/負極公共端。
輸入點數：16點。
輸入響應時間：0.2ms以下，1.5ms以下,5ms以下,10ms以下三菱DC輸入/晶體管輸出模塊。
額定輸入電壓/電流：DC24V/7mA。
外部連接：3線式。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇。
通過端子臺上部的手指保護，
人體不會接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上三菱DC輸入/晶體管輸出模塊。輸入形式：DC輸入，正極公共端/負極公共端。
輸入點數：4點。
輸入響應時間：0.5ms以下/1.5ms以下。
額定輸入電壓/電流：DC24V/4mA。
外部連接：2線式。
彈簧夾端子臺型。
不需要重新緊固，適合電線規格為0.3~1.5MM平方。
端子臺部分為2件式構造。
正極公共端/負極公共端共用的輸入模塊。
對8點的輸出模塊追加了源型。
可沿6方向安裝。螺釘端子臺型。
電壓/電流輸入模塊。
通道數：4通道。
占用站數：1站。
站型：遠程設備站。
三菱plc硬件實施
硬件實施方面主要是進行控制柜等硬件的設計及現場施工。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖。
根據施工圖紙進行現場接線，并進行詳細檢查。
由于程序設計與硬件實施可同時進行，
因此三菱PLC控制系系統的設計周期可大大縮短AJ65DBTB1-32DT1。
三菱plc聯機調試。
聯機調試是將通過過模擬調試的程序進一步進行在線統調三菱AJ65DBTB1-32DT1。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試。
如不符合要求，則對硬件和程序作調整。
通常只需修改部份程序即可。
