三菱變頻器FR-A740系列。
電壓等級：3相400V。
變頻器容量：55KW。

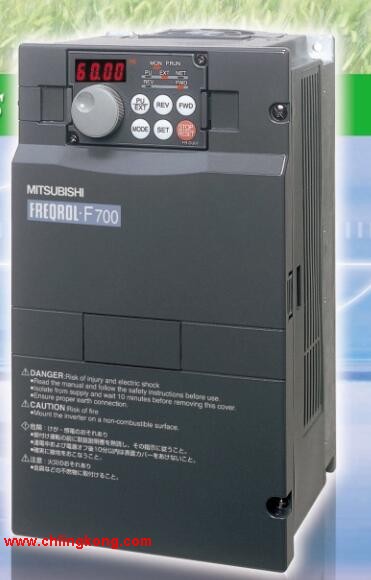

變頻器是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備三菱FR-F740-S75K-CHT。
變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成FR-F740-S75K-CHT
變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，
根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，
變頻器還有很多的保護功能，如過流、過壓、過載保護等等。三菱變頻器FR-F740系列三菱FR-F740-S75K-CHT。
電壓等級：三相400V。
變頻器容量：400KW。
變頻器的主電路大體上可分為兩類：電壓型是將電壓源的直流變換為交流的變頻器，
直流回路的濾波是電容；電流型是將電流源的直流變換為交流的變頻器，
其直流回路濾波是電感。
為什么變頻器的電壓與頻率成比例的改變？
任何電動機的電磁轉矩都是電流和磁通相互作用的結果，電流是不允許過額定值的，否則將引起電動機的發熱三菱FR-F740-S75K-CHT。
因此，如果磁通減小，電磁轉矩也必減小，導致帶載能力降低。功率：55kw。
電壓：400V。
用途：高頻制動電阻器。
所提供的制動能力大于外接制動電阻器所提供的制動能力。
也可連接無內置制動晶體管的變頻器三菱3相200V變頻器。
有三種類型的放電電阻器可選。
請根據所需的制動轉矩進行選擇。功率：7.5kw。
用途：電源諧波用。
改善功率因數，降低輸入端高次諧波電流。
確保將該選件安裝于FR-A820-03800(75K)及以上容量和FR-A840-02160(75K)及以上容量。
同時在使用75kW及以上電機時安裝該選件三菱3相200V變頻器。（IP55系列具有內置直流電抗器。）
根據所使用的電機功率來選擇直流電抗器。
（當變頻器容量大于電機容量時，仍然根據電機容量進行選擇。）通過選件可利用原FR-A500系列安裝孔安裝FR-A800系列三菱3相200V變頻器。 卓越率IPM電機。
輸出功率：45kw。
額定轉速：1500r/min。
電壓等級：400V。
IPM電機MM-EFS系列不可采用工頻電源運行驅動。
IPM電機的接線總長度不得過100m。
1臺變頻器不能同時連接多臺IPM電機。三菱變頻器FR-F720P系列。
電壓等級：三相200V。
變頻器容量：15KW。
采用變頻器運轉時，電機的起動電流、起動轉矩怎樣？
采用變頻器運轉，隨著電機的加速相應提高頻率和電壓，
起動電流被限制在150%額定電流以下(根據機種不同，為125%~200%)。
它是以三相波形整體生成效果為前提，
以逼近電機氣隙的理想圓形旋轉磁場軌跡為目的，
一次生成三相調制波形，以內切多邊形逼近圓的方式進行控制的。
經實踐使用后又有所改進，即引入頻率補償，能消除速度控制的誤差；
通過反饋估算磁鏈幅值，消除低速時定子電阻的影響；將輸出電壓、電流閉環，
以提高動態的精度和穩定度。
但控制電路環節較多，且沒有引入轉矩的調節，所以系統性能沒有得到根本改善。
變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置，
能實現對交流異步電機的軟起動、變頻調速、提高運轉精度、改變功率因數、過流/過壓/過載保護等功能。
電動機使用變頻器的作用就是為了調速，并降低啟動電流。
為了產生可變的電壓和頻率，
該設備首先要把電源的交流電變換為直流電（DC），這個過程叫整流。
把直流電（DC）變換為交流電（AC）的裝置，其科學術語為“inverter”(逆變器)。
一般逆變器是把直流電源逆變?yōu)橐欢ǖ墓潭l率和一定電壓的逆變電源。
對于逆變?yōu)轭l率可調、電壓可調的逆變器我們稱為變頻器。
變頻器輸出的波形是模擬正弦波，
主要是用在三相異步電動機調速用，又叫變頻調速器。
對于主要用在儀器儀表的檢測設設備中的波形要求較高的可變頻率逆變器，
要對波形進行整理，可以輸輸出標準的正弦波，叫變頻電源三菱FR-F740-S75K-CHTFR-F740-S75K-CHT。
一般變頻電源是變頻器價格的15－－20倍。
由于變頻器設備中產生變化的電壓或頻率的主要裝置叫“inverter”，
故該產品本身就被命名為“inverter”，即：變頻器。
