輸出點數：64點。
輸出形式：晶體管（漏型）輸出。
額定開閉電壓、電流：-。
額定負載電壓：DC12～24V。
大負載電流：0.2A/點。

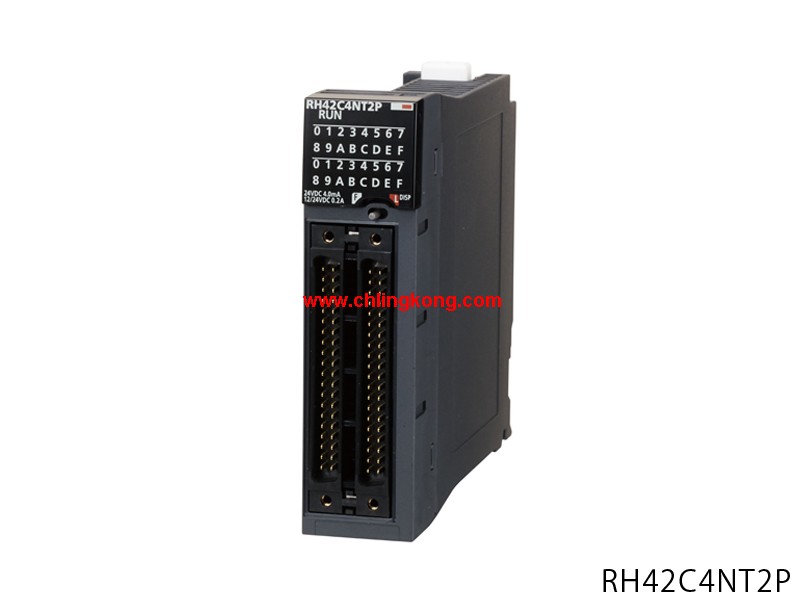

響應時間：1ms以下三菱RH42C4NT2P。
公共端方式：32點/公共端。
保護功能（過載、過熱）：有。
外部配線連接方式：40針連接器兩個。
輸出模塊帶機械式繼電器觸點機構，
包括所用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型RH42C4NT2P
可根據負載電壓、輸出點數的不同，選擇適合用戶需求的模塊。
根據繼電器觸點壽命進行預防性維護。
繼電器輸出模塊可累計各輸出點的ON次數三菱RH42C4NT2P。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護。輸出點數：16點。
輸出形式：繼電器輸出。
額定開閉電壓、電流：DC24V/2A、AC240V/2A。
額定負載電壓：-。
大負載電流：-。
響應時間：12ms以下。
公共端方式：16點/公共端。
保護功能（過載、過熱）：-三菱RH42C4NT2P。
外部配線連接方式：18點螺釘端子臺。
輸出模塊帶機械式繼電器觸點機構，
包括所用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型。
可根據負載電壓、輸出點數的不同，選擇適合用戶需求的模塊。
根據繼電器觸點壽命進行預防性維護三菱電源模塊。
繼電器輸出模塊可累計各輸出點的ON次數。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護。容量：2MB。輸入輸出模塊安裝臺數：12臺。
DIN導軌安裝用適配器型號：R6DIN1。
外形尺寸（H）×（W）×（D）：101mm×439mm×32.5mm。模擬量輸入通道數：4CH。
可使用的熱電偶：-三菱電源模塊。
可使用的測溫電阻：PT100、JPt100。
采樣周期［4CH］：250ms/500ms。
控制輸出周期：0.5s～100.0s。
輸入阻抗：1MΩ。
輸入濾波器（0：輸入濾波器OFF）：0～100s三菱電源模塊。
傳感器補償值設定：負端輸入范圍的全范圍～輸入范圍的全范圍。
傳感器輸入斷線時的動作：按比例放大處理。
溫度控制方式：PID ON/OFF脈沖或2位置控制
加熱器斷線檢測規格：無。
外部配線連接方式：18點螺釘端子臺。
MELSEC iQ-R系列 溫度調節模塊實現了高穩定性和響應性的溫度控制。
分為熱電偶輸入、測溫電阻輸入兩種輸入類型，
這兩種輸入類型又分別按帶/不帶加熱器斷線檢測功能進行區分。
模塊間結合功能。
結合使用多64臺的溫度調節模塊進行溫度控制。可結合的功能能為以下兩點RH42C4NT2P。
模塊間同時升溫功能。
模塊間峰值電流功能。
模塊間時升溫溫功能
通過配合多個環路的到達時間，進行平均的溫度控制三菱RH42C4NT2P。
可實現均勻的溫度控制，避免控制對象出現部分燒損，
部分熱膨脹的現象。多可分割為16組，配合其升溫到達時間，
減少系統整體在升溫時發生的能源浪費。
